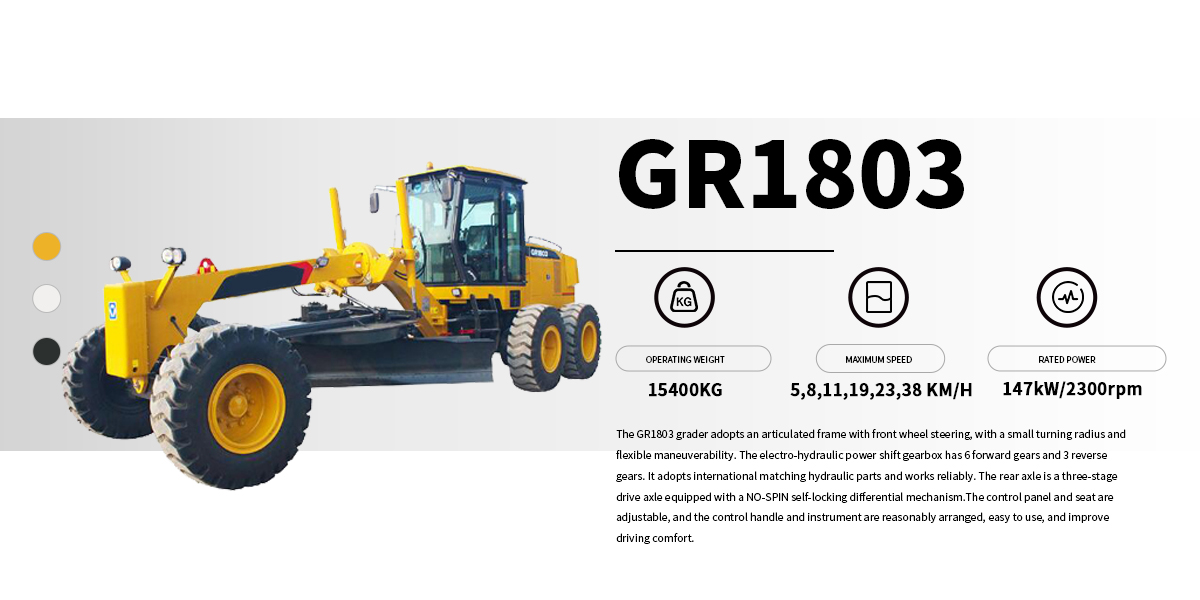

GR1803

Товч тайлбар:

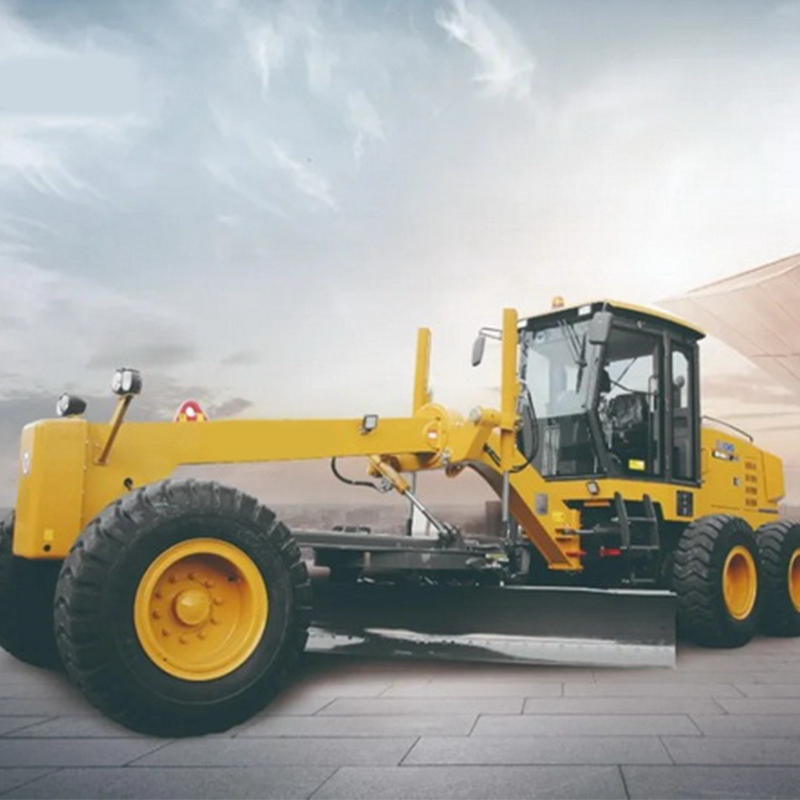

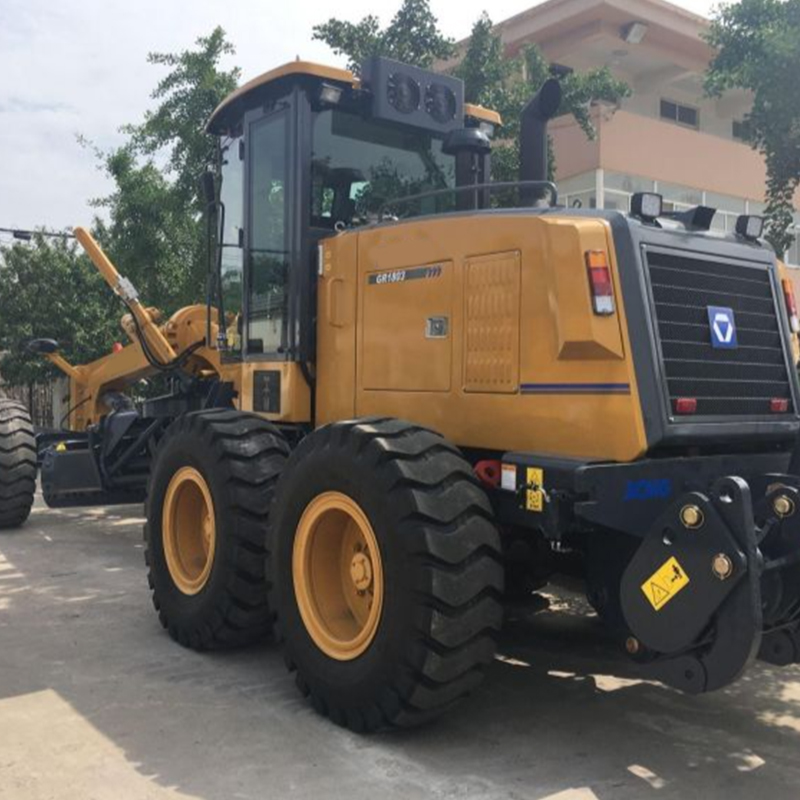

GR1803 грейдер нь урд дугуйны жолоодлоготой, жижиг эргэлтийн радиустай, уян хатан маневрлах чадвартай, үе мөчний хүрээтэй. Цахилгаан гидравлик хурдны хайрцаг нь 6 урагш араа, 3 ухрах араатай. Энэ нь олон улсын хэмжээнд тохирсон гидравлик эд ангиудыг ашигладаг бөгөөд найдвартай ажилладаг. Арын тэнхлэг нь NO-SPIN өөрөө түгжигддэг дифференциал механизмаар тоноглогдсон гурван үе шаттай хөтлөгч тэнхлэг юм. Удирдлагын самбар болон суудал нь тохируулгатай, удирдлагын бариул болон багаж хэрэгсэл нь боломжийн зохион байгуулалттай, ашиглахад хялбар бөгөөд жолоодлогын тав тухыг сайжруулдаг.

Бидэнд имэйл илгээх

Бүтээгдэхүүний дэлгэрэнгүй мэдээлэл

Бүтээгдэхүүний шошго

Үзүүлэлт

Үндсэн үзүүлэлт
Хөдөлгүүрийн загвар	SC9DK190.2G3
Нэрлэсэн хүч/хурд	147кВт/2300 эрг/мин
Хэмжээ (Урт x Өргөн x Өндөр)	8900×2625×3470мм
Ашиглалтын жин (Стандарт)	15400кг
Гүйцэтгэлийн үзүүлэлт
Аяллын хурд, урагшлах	5,8,11,19,23,38 км/цаг
Аяллын хурд, урвуу	5,11,23 км/цаг
Таталцлын хүч (f=0.75)	79KN
Хамгийн их зэрэглэл тогтоох чадвар	20%
Дугуйны хийлэлтийн даралт	260 кПа
Ажиллаж буй гидравлик даралт	16 МПа
Дамжуулах даралт	1.3~1.8MPa
Үйл ажиллагааны тодорхойлолт
Урд дугуйны хамгийн их жолооны өнцөг	±50°
Урд дугуйны хамгийн их хазайлтын өнцөг	±17°
Урд тэнхлэгийн хамгийн их хэлбэлзлийн өнцөг	±15°
Тэнцвэрийн хайрцгийн хамгийн их хэлбэлзлийн өнцөг	15
Хүрээний үелэх өнцөг	±27°
Үе мөчний тусламжтайгаар хамгийн бага эргэлтийн радиус	7.3м
Ир
Газар дээрх хамгийн их өргөлт	450 мм
Хамгийн их огтлох гүн	500 мм
Ирний байрлалын хамгийн их өнцөг	90°
Ирний зүсэх өнцөг	28°—70°
Тойрог эргүүлж эргүүлэх	360°
Хэвний хавтангийн өргөн X өндөр	3965×610мм

Гол онцлогууд

Эрчим хүч хэмнэх, дуу чимээг бууруулах: бага хурдтай хөдөлгүүрийн дамжуулах шугамыг ашиглах, түлшний зарцуулалт бага, эрчим хүч хэмнэх, байгаль орчныг хамгаалах.

Хүчтэй хүч: Шанхайн үр ашигтай хөдөлгүүр болон гидравлик эргүүлэх момент хөрвүүлэгчтэй, оновчтой эргүүлэх момент хөрвүүлэгч нь эргүүлэх момент хөрвүүлэгч болон хөдөлгүүрийн хамгийн сайн тохирох байдлыг хангаж, эхлэх хугацааг багасгаж, бага хурдтай үед эргүүлэх моментийн гаралтын ажлыг нэмэгдүүлдэг, бат бөх, хүчирхэг.

Ачаалалтай эргэлт: гидравлик системийн даралтыг сайжруулж, ирний эргэлтийн хүчийг нэмэгдүүлж, өндөр давтамжийн унтраах боловсруулалт нь элэгдэлд тэсвэртэй байдал болон ашиглалтын хугацааг сайжруулдаг.

Үр ашигтай ажиллагаа: гидравлик насос болон гидравлик моторын шилжилтийг сайжруулж, тосны цилиндрийн хурдыг 20% -иар нэмэгдүүлж, салбартаа тэргүүлэгч ажлын үр ашгийг бий болгоно.
